Разоблачение вечного двигателя

№20-1,

технические науки

Завораживающая идея создания механизма, движущего самого себя, волновала буквально каждого изобретателя. Бесплодные поиски вечного движения положили основу инженерной науки и подтвердили законы, отрицающие его существование. Причины невозможности существования вечных двигателей, их модели и истории возникновения рассмотрены в данной статье.

Похожие материалы

Постановка задачи

Давно установлено, что изобретение вечного двигателя невозможно. В широком смысле, под вечным двигателем подразумевают механизм, безостановочно движущий сам себя. Но это далеко не достаточное определение. Благодаря многовековым бесплодным попыткам создания чудо-машины сегодня можно определить точно само понятие «вечного двигателя» и причины его неосуществимости. Более того, такие попытки оставили значительный след в истории и подтвердили существование важнейших законов физики. Каких, рассмотрим и проанализируем ниже.

Определение и классификация вечных двигателей

Итак, вечный двигатель, как уже известно — устройство воображаемое. По характеру совершаемой работы можно классифицировать следующим образом:

  1. Вечный двигатель первого рода (физический \ механический, гидравлический, магнитный) — непрерывно действующая машина, которая, будучи запущенной один раз, совершает работу без получения энергии извне. Это устройства механического характера, принцип действия которых основывается на использовании некоторых физических явлений, например, на действии силы тяжести, законе Архимеда, капиллярных явлениях в жидкостях.
  2. Вечный двигатель второго рода (естественный) — тепловая машина, которая в результате совершения цикла полностью преобразует тепло, получаемое от какого- либо одного «неисчерпаемого» источника (океана, атмосферы и т. п.), в работу. Связываются с циклически повторяющимися природными явлениями или с принципами небесной механики.

Такая классификация является распространенной и встречается в старой научной литературе. У более поздних исследователей существует еще одно определение. Оно исходит из представления об идеальной машине, работающей без потерь и превращающей всю сообщенную энергию в полезную работу или в какой-либо другой вид энергии.

К этим определениям ученые разных времен шли долгим путем. Они подвергали их обстоятельному анализу и были единодушны далеко не всегда. Проблема заключалась в том, можно ли считать вечным двигателем только ту машину, которая, будучи собрана полностью, немедленно начнет работать сама по тебе, или допустимо сообщить устройству начальный двигательный импульс. Спор велся и о том, относится ли к основным признакам вечного двигателя условие, чтобы он, будучи приведен в движение, одновременно совершал некоторую полезную работу.

Причины возникновения идеи создания

Первое упоминание о вечном двигателе относится к 1150 г. Но означает ли это, что античные механики не интересовались вечным движением? Наоборот, это являлось одной из тех традиционных проблем, которым в связи с исследованием физических явлений наука уделяла много внимания. Но при исследовании условий, определяющих круговое движение тел, греки пришли к выводам, теоретически исключающим всякую возможность существования на Земле искусственно созданного вечного движения. Например, Аристотель утверждал, что движение тел ускоряется по направлению к ее центру. О телах с действительно круговым движением он пишет: «Они не могут быть ни тяжелыми, ни легкими, так как не способны приближаться к центру или удаляться от него естественным или вынужденным образом». Такому условию удовлетворяют только небесные тела.

Но родоначальником идеи вечного двигателя считают индийского поэта, математика и астронома Бхаскара Ачарью (1114-1185), описавшего в своем стихотворении некое вечно двигающееся колесо. Заметим, что за основу взято тело круглой формы. Согласно древнеиндийской философии, регулярно повторяющиеся события, составляющие круговой цикл, являются для него символом вечности и совершенства. То есть прародители идеи вечного движения были мотивированы не практическими, а религиозными потребностями. Своего апогея идея вечного двигателя достигает в средние века в Европе, в период интенсивного строительства храмов, кафедральных соборов и княжеских дворцов, и тогда уже создателей, конечно, интересует практическое применение машины.

Некоторые модели вечных двигателей первого рода

Колесо с неуравновешенными грузами

Рисунок 1

Рисунок 2

Рисунок 3

Вот модель вечного двигателя Бхаскары (Рис. №1) с прикрепленными наискось по внутренней стороне окружности длинными узкими сосудами, наполовину заполненными ртутью. Бхаскара обосновывает вращение колеса следующим образом: «Наполненное так жидкостью колесо, будучи насажено на ось, лежащую на двух неподвижных опорах, непрерывно вращается само по себе».

Еще две модели, аналогичные по принципу действия, изобретенные в средневековой Европе. Роль сосудов, частично наполненных ртутью, играют выпукло­вогнутые секторы внутри колеса, внутри которых находятся тяжелые шары (Рис. №2) или подвижно закрепленные на внешней части колеса стержни с грузами на концах (Рис. №3).

Принцип действия данных двигателей заключается в создании постоянного неравновесия сил тяжести на колесе, вследствие которого колесо должно вращаться. Рассмотрим, почему этот расчет не оправдывается на примере обычного колеса. Здесь предполагается, что работу совершает сила тяжести, то есть в нормальных условиях (при небольших расстояниях и вблизи поверхности Земли) она постоянна и направлена всегда в одну и ту же сторону.

Рисунок 4

FT — вес груза, FP — сила, с которой рычаг воздействует на шарнир (компенсируется силой реакции опоры), FB — поворачивающая сила, R — расстояние от шарнира (оси поворота) до траектории центра масс груза.

Когда рычаг стоит строго вертикально вверх, вес груза передается на шарнир и компенсируется реакцией опоры. Сила направлена по нормали к окружности, тангенциальная составляющая

отсутствует, значит, момент сил равен нулю. Это положение называется верхней мёртвой точкой (ВМТ). Если рычаг отклоняется, реакция опоры уже не компенсирует вес, появляется тангенциальная составляющая силы, а нормальная начинает уменьшаться. Так будет продолжаться только до тех пор, пока рычаг не примет горизонтальное положение. Когда момент сил достигнет максимального значения, рычаг снова начнет действовать на груз, нормальная сила поменяет свой знак относительно рычага. Тангенциальная сила начнёт уменьшаться, до момента, когда рычаг не окажется в положении вертикально вниз (нижняя мёртвая точка (НМТ)).

Таким образом, как видно из Рис. №4, половину рабочего цикла груз ускоряется, двигаясь из верхней мёртвой точки (ВМТ) в нижнюю мёртвую точку (НМТ), и половину — замедляется. Сделав несколько оборотов, колесо с неуравновешенными грузами достигнет состояния равновесия.

Цепь на наклонной плоскости

Рисунок 5

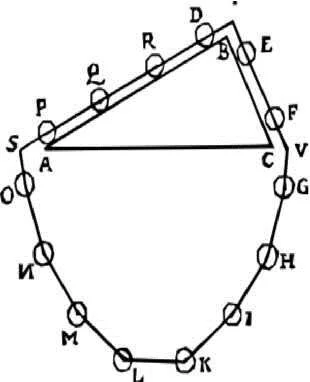

Еще один тип механических вечных двигателей — тяжелая цепь, переброшенная более длинной стороной через систему блоков. Теоретически предполагалось, что часть, на которой находится большее количество звеньев, начнет соскальзывать с наклонной плоскости, вследствие чего замкнутая цепь будет беспрерывно двигаться. Однако известно, что цепь будет покоиться. Этот тип двигателей интересен в первую очередь тем, что из невозможности его вечного движения инженер, механик и математик Симон Стевин (1548-1620) доказал закон равновесия тела на наклонной плоскости. Одна цепь тяжелее другой во столько же раз, во сколько раз большая грань (АВ на Рис.№5) призмы длиннее короткой (ВС на Рис.№5). Отсюда следует, что два связанных груза уравновешивают друг друга на наклонных плоскостях, если их массы пропорциональны длинам этих плоскостей.

Похожий по принципу механизм (Рис. №6): тяжелая цепь перекинута через колеса так, что правая ее половина всегда длиннее левой. Следовательно, она должна падать вниз, приводя цепь во вращение. Но цепь в левой части натянута отвесно, а правая - под некоторым углом и изогнуто. Аналогично вечное движение и этого механизма невозможно.

Рисунок 6

Гидравлический вечный двигатель с винтом Архимеда

В подавляющем большинстве вечных гидравлических двигателей изобретатели пытались использовать известный со времен Древней Греции механизм — винт Архимеда — полую трубку со спиралевидной плоскостью внутри, предназначенную для подъема воды из сосуда в сосуд наибольшей высоты.

Рисунок 7

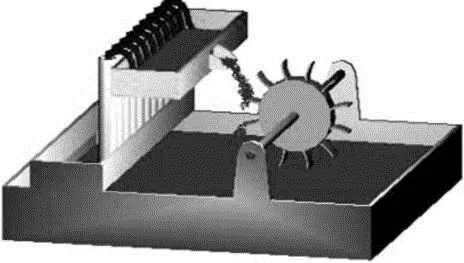

Жидкость из сосуда, поднимается фитилями сначала в верхний сосуд, оттуда другими фитилями еще выше, верхний сосуд имеет желоб для стока, которое падает на лопатки колеса, приводя его во вращение. Оказавшаяся в нижнем ярусе жидкость снова поднимается по фитилям до верхнего сосуда. Таким образом, струя, стекающая по желобу на колесо, не прерывается, и колесо вечно должно находиться в движении (Рис. №7).

Только колесо этой машины никогда не станет вращаться, поскольку в верхнем сосуде не окажется воды. Это произойдет потому, что капиллярные силы вызванные искривлением поверхности жидкости, хотя и позволяют преодолеть силу тяжести, поднимая жидкость в ткани фитиля, но они и удерживают ее в порах ткани, не позволяя ей вытечь из них.

Сосуд Денни Папена

Рисунок 8

Проект гидравлического вечного двигателя Денни Папена — сосуд, сужающийся в трубку и загнутый таким образом, что свободный конец трубки с меньшим радиусом расположен в пределах большого «горла» сосуда (Рис. №8). Автор предполагал, что вес воды в более широкой части сосуда будет превосходить вес жидкости, находящейся в трубке, в более узкой части. Таким образом, должна была происходить циркуляция жидкости за счет разности давлений. На самом деле в данном случае работает основной закон гидростатики: давление, оказываемое на жидкость, передается без изменения по всем направлениям. Поверхность жидкости в тонкой трубке установится на том же уровне, что и в сосуде, как в любых сообщающихся сосудах.

Ранее это двигателя были предложены похожие сосуды, иначе ориентированные в пространстве. В них за основу брался принцип действия сифона: в нем (в изогнутой трубке с коленами разной длины, по которой жидкость поступает из сосуда с более высоким в сосуд с более низким уровнем жидкости) работа, затрачиваемая на подъем жидкости, производится атмосферным давлением. В то же время, чтобы жидкость могла протекать через сифон, максимальная высота его изгиба не должна превосходить высоту столба жидкости, уравновешиваемого давлением внешнего воздуха. Для воды эта высота при нормальном барометрическом давлении составляет примерно 10 м. — этот факт не учитывался и приводил к неверным выводам о вечном движении такого двигателя.

Другие гидравлические двигатели

Рисунок 9

Среди множества проектов вечного двигателя было немало основанных на законе Архимеда. Один из таких проектов выглядит следующим образом: высокий сосуд (20 м), наполненный водой, имеет расположенные на одной грани в разных ее концах шкивы, через которые перекинут прочный бесконечный канат с четырнадцатью закрепленными полыми ящиками кубической формы. Ящики одинаковы, равноудалены, водонепроницаемы и имеют стороны в 1 м (Рис. №9).

Действительно, ящики, находящиеся в воде, будут стремиться всплыть вверх. На них действует сила, равная весу воды, вытесняемой ящиками.

Но даже при условии, что данный канат бесконечен, эффект не оправдывается, потому что чтобы канат вращался, ящики должны входить в сосуд именно со дна, а для этого они должны преодолеть давление столба воды, которое окажется значительно больше силы Архимеда.

Рисунок 10

Упрощенный вариант вечного двигателя гидравлического типа (Рис.№10), идея которого исходит из грубого нарушения толкования закона Архимеда. Погруженная в воду часть деревянного барабана, согласно закону Архимеда, подвергается действию выталкивающей силы. Конечно, колесо вращаться не будет, потому что сила будет направлена не вверх (как предполагалось изобретателем), а к центру колеса.

Магнитный вечный двигатель

Рисунок 11

Несложная, но оригинальная модель вечного двигателя с магнитами. К шаровому магниту, расположенному на стойке, ведут два наклонных желоба: один прямой, установленный выше, другой изогнутый (Рис. №11). Железный шарик, помещенный на верхний желоб, будет притягиваться магнитом, затем на пути он попадет в отверстие, скатится по нижнему желобу и снова перейдет на верхний желоб.

Однако, если магнит достаточно силен, чтобы притянуть шарик от нижней точки, то он не даст ему провалиться через отверстие, расположенное совсем рядом. Если же, наоборот, сила притяжения будет недостаточна, то шарик не притянется вовсе.

Вечный двигатель первого рода в противоречии с законом сохранения энергии

Окончательное утверждение закона сохранения энергии в 40-70 годы XIX века произошло на основе работ Сади Карно, Роберта Майера, Джеймса Джоуля и Германа Гельмгольца, которые показали связь между различными формами энергии (механической, тепловой, электрической и др.). Закон сохранения энергии формулируется в следующем виде: в изолированной системе энергия может переходить из одной формы в другую, но общее количество ее остается постоянным.

Как правило, невозможность вечного двигателя рассматривают как следствие закона сохранения энергии. Рассуждения Майера и опыты Джоуля доказали эквивалентность механической работы и теплоты, показав, что количество выделяемой теплоты равно совершенной работе и наоборот, формулировку же в точных терминах закону сохранению энергии первым дал Гельмгольц. В отличие от своих предшественников, он связывал закон сохранения энергии с невозможностью существования вечных двигателей. Принцип невозможности вечного двигателя был положен Майером и Гельмгольцем в основу анализа различных превращений энергии. Макс Планк в работе «Принцип сохранения энергии» сделал специальный акцент на эквивалентности (а не причинно-следственной связи) принципа невозможности вечного двигателя и принципа сохранения энергии.

В термодинамике исторически закон сохранения формулируется в виде первого начала термодинамики: изменение внутренней энергии термодинамической системы при переходе ее из одного состояния в другое равно сумме работы внешних сил над системой и количества теплоты, переданного системе, и не зависит от способа, которым осуществляется этот переход, т. е. Q = ΔU + A. Первое начало термодинамики часто формулируют как невозможность существования вечного двигателя первого рода, который совершал бы работу, не черпая энергию из какого-либо источника.

Вечные двигатели второго рода

Классический вечный двигатель второго рода предусматривает возможность накопления тепла за счет работы, затраты которой меньше полученного тепла, и использования части этого тепла для повторного совершения работы в новом цикле. Таким образом, должен образоваться избыток работы. Другой вариант этого двигателя подразумевает упорядочение хаотического теплового движения молекул, в результате чего возникает направленное движение вещества, сопровождаемое понижением его термодинамической температуры. Широко известных проектов таких двигателей изобретено не так много, как, например, двигателей первого рода, и информация о них не достаточна для описания. Подавляющее большинство идей таких машин являются абсурдными и противоречивыми, либо относятся к классу мнимых вечных двигателей (по сути, не являются вечными), обладают низким КПД.

Сформулированное Рудольфом Клаузиусом второе начало термодинамики однозначно утверждает: невозможен процесс, единственным результатом которого являлась бы передача тепла от более холодного тела к более горячему. Что также означает, что в замкнутой системе энтропия при любом реальном процессе либо возрастает, либо остается неизменной (т. е. ΔS ≥ 0). Второе начало термодинамики является постулатом, не доказываемым в рамках термодинамики. Оно создано на основе обобщения опытных фактов и получило многочисленные экспериментальные подтверждения.

Возможность использования энергии теплового движения частиц тела (теплового резервуара) для получения механической работы (без изменения состояния других тел) означала бы возможность реализации вечного двигателя второго рода, работа которого не противоречила бы закону сохранения энергии. Например, работа двигателя корабля за счет охлаждения воды океана (доступного и практически неисчерпаемого резервуара внутренней энергии) не противоречит закону сохранения энергии, но если, кроме охлаждения воды, нигде других изменений нет, то работа такого двигателя противоречит второму началу термодинамики. В реальном тепловом двигателе процесс превращения теплоты в работу сопряжен с передачей определенного количества теплоты внешней среде. В результате тепловой резервуар двигателя охлаждается, а более холодная внешняя среда нагревается, что находится в согласии со вторым началом термодинамики.

Мнимый вечный двигатель

Рисунок 12

В 60-х гг. XX в. мировую сенсацию произвела игрушка, получившая в СССР название «вечно пьющая птичка» или «птичка Хоттабыча». Тонкая стеклянная колба с горизонтальной осью посередине впаяна в небольшую емкость. Свободным концом колбочка почти касается ее дна. В колбе находится определенное количество эфира (в нижней части), верхняя пустая часть колбы обклеена снаружи тонким слоем ваты. Перед игрушкой ставят сосуд с водой и наклоняют ее, заставляя «попить» (Рис.№12). Затем механизм работает самостоятельно: несколько раз в минуту наклоняется к сосуду с водой, пока вода не кончится.

Механизм такого явления понятен: жидкость в нижней полости испаряется под влиянием комнатного тепла, давление растет и вытесняет жидкость в трубочку. Верхняя часть конструкции перевешивает, наклоняется, пар перемещается в верхний шарик. Давление выравнивается, жидкость возвращается в нижний объем, который перевешивает и возвращает «птичку» в первоначальное положение.

На первый взгляд здесь нарушается второе начало термодинамики: перепад температур отсутствует, машина только забирает тепло из воздуха. Но когда колба достигает сосуда с водой, вода из мокрой ваты интенсивно испаряется, охлаждая верхний шарик. Возникает разность температур верхнего и нижнего сосудов, за счёт которой и происходит движение. Если испарение прекратится (высохнет вата или влажность воздуха достигнет точки росы, то есть температуры, до которой должен охладиться воздух, чтобы содержащийся в нем водяной пар достиг состояния насыщения и начал конденсироваться в росу), машина в полном согласии со вторым началом термодинамики перестанет двигаться. Мощность такого двигателя очень низка из-за незначительной разности температур и давлений, при котором «птичка» работает.

Вечные двигатели как коммерческие проекты

Вечные двигатели, с древнейших времен окутанные тайной изобретения и действия, несомненно, создавались не только для использования в практическом плане. Во все времена были мошенники и фантазеры, намеревавшиеся извлечь не только энергию большую, чем 100%.

Одна из самых известных «афер века» — вечный двигатель Иоганна Бесслера (1680—1745).

Рисунок 13

Рисунок 14

Под псевдонимом Орфиреус этот саксонский инженер 17 ноября 1717 года в присутствии известных физиков продемонстрировал машину с диаметром вала больше 3,5 м. Двигатель пустили в ход и заперли в комнате, а проверив через полтора месяца, убедились, что колесо двигателя вращается с прежней скоростью.

Когда то же самое произошло еще через два месяца, слава Бесслера прогремела по всей Европе. Изобретатель соглашался продать машину Петру I , но этого не произошло. Однако это не помешало жить Бесслеру безбедно на средства, полученные путем демонстрации двигателя. Двигатель представляет собой большое колесо, вращающееся и поднимающее при этом тяжелый груз на значительную высоту (Рис. №13).

Изобретение вызвало множество споров и нерешенных вопросов. Самый главный из них — принцип действия — не был известен широкой публике. Поэтому недоверчивые скептики заключили, что секрет заключается в том, что искусно спрятанный человек тянет за веревку, намотанную, незаметно для наблюдателя, на скрытой части оси колеса. И их ожидания оправдались: вскоре служанка Бесслера раскрыла тайну:

двигатель действительно работал только с помощью третьих лиц (Рис. №14).

Еще один известный случай использования вечного двигателя «не по назначению»: в одном из городов с целью привлечения клиентов у одного кафе было установлено «вечно» вращающееся колесо, которое, конечно, запускалось с помощью механизма.

Некоторые разработчики идей вечных двигателей в хронологическом порядке:

  1. Бхаскара Ачарья (1114-1185), поэт, астроном, математик.
  2. Виллар де Оннекур (XIII век), архитектор.
  3. Николай Кузанский (1401-1464), философ, теолог, церковно-политический деятель.
  4. Франческо ди Джорджо (1439-1501), художник, скульптор, архитектор, изобретатель, военный инженер.
  5. Леонардо да Винчи (1452-1519), художник, скульптор, архитектор, математик, физик, анатом, естествоиспытатель.
  6. Джамбаттиста Порта (1538 - 1615), философ, оптик, астролог, математик, метеоролог.
  7. Корнелиус Дреббель (1572 - 1633), физик, изобретатель.
  8. Атанасиус Кирхер (1602-1680), физик, лингвист, теолог, математик.
  9. Джон Уилкинс (1614-1672), философ, лингвист.
  10. Денни Папен (1647-1712), математик, физик, изобретатель.
  11. Иоганн Бесслер (1680—1745), инженер-механик, врач, мошенник.
  12. Дэвид Брюстер (1781-1868), физик.
  13. Вильгельм Фридрих Оствальд (1853-1932), физик, химик, философ-идеалист.
  14. Виктор Шаубергер (1885-1958), изобретатель.

Заключение

В 1775 году Французская Академия приняла решение не рассматривать предложения вечных двигателей, выдвинув окончательный вердикт: построение вечного двигателя абсолютно невозможно. За всю историю вечного двигателя было изобретено более 600 проектов, причем большинство из них пришлось на время, когда стали известны законы термодинамики и сохранения энергии.

Конечно, усилия многочисленных создателей вечных двигателей не пропали даром. Пытаясь сконструировать невозможное, они нашли немало любопытных технических решений, придумали механизмы и устройства, которые до сих пор применяются в машиностроении. В бесплодных поисках вечного движения родились основы инженерной науки и подтвердились законы, отрицающие его существование.

Список литературы

  1. Бродянский В. М. Вечный двигатель - прежде и теперь. М.: Научно-популярная библиотека школьника, 1986.
  2. Краснов А. И. Возможен ли вечный двигатель? М.: Госиздат, 1956.
  3. Кудрявцев П. С. История физики. Ч. 1, М., 1956.
  4. Ландау Л. Д., Лифшиц Е.М. Теоретическая физика Том VI. М.: 1986.
  5. Перельман Я. И. Занимательная физика. Том 1. М.: Наука, 1979.
  6. Петрунин Ю. Ю. Неразрешимые задачи в русской и европейской культуре. М.: КДУ, 2006.
  7. Сивухин Д. В. Общий курс физики. М.: Наука, 1979. Т. I. Механика, Т. II. Термодинамика и молекулярная физика.
  8. Транковский С. Д. Вечный соблазн вечного движения. М.: Аванта+, 2001.
