Аннотация

Автомобили с паровым двигателем были первыми транспортными дорожными средствами, которые начали производиться промышленно в больших количествах. В начале ХХ века именно эти автомобили были наиболее совершенными, но быстро уступили в конкурентной борьбе электромобилям и авто-мобилям с двигателями внутреннего сгорания.

Ключевые слова

ЛЕГКОВОЙ АВТОМОБИЛЬ, ЭЛЕКТРОМОБИЛЬ, ПАРОВОЙ КОТЕЛ, ПАРОВАЯ МАШИНА

Текст научной работы

Люди всегда нуждались в дорожных транспортных средствах с механическим двигателем, чтобы не зависеть от физического состояния тягловых животных. Первыми механическими двигателями, успешно применявшимися на практике, были паровые машины, именно их и устанавливали на автомобили в прошлом.

Сведения для составления настоящего обзора собраны в интернете, на сайтах, посвященных старинным автомобилям, например [1-3], в специальной литературе [4].

Прототипом автомобиля (и паровоза) считается устройство, успешно реализованное французским военным инженером Н.Ж. Кюньо в 1770 году. На рисунке 1 приведена фотография современной действующей копии этого устройства (https://commons.wikimedia.org/w/index.php?curid=41891793).

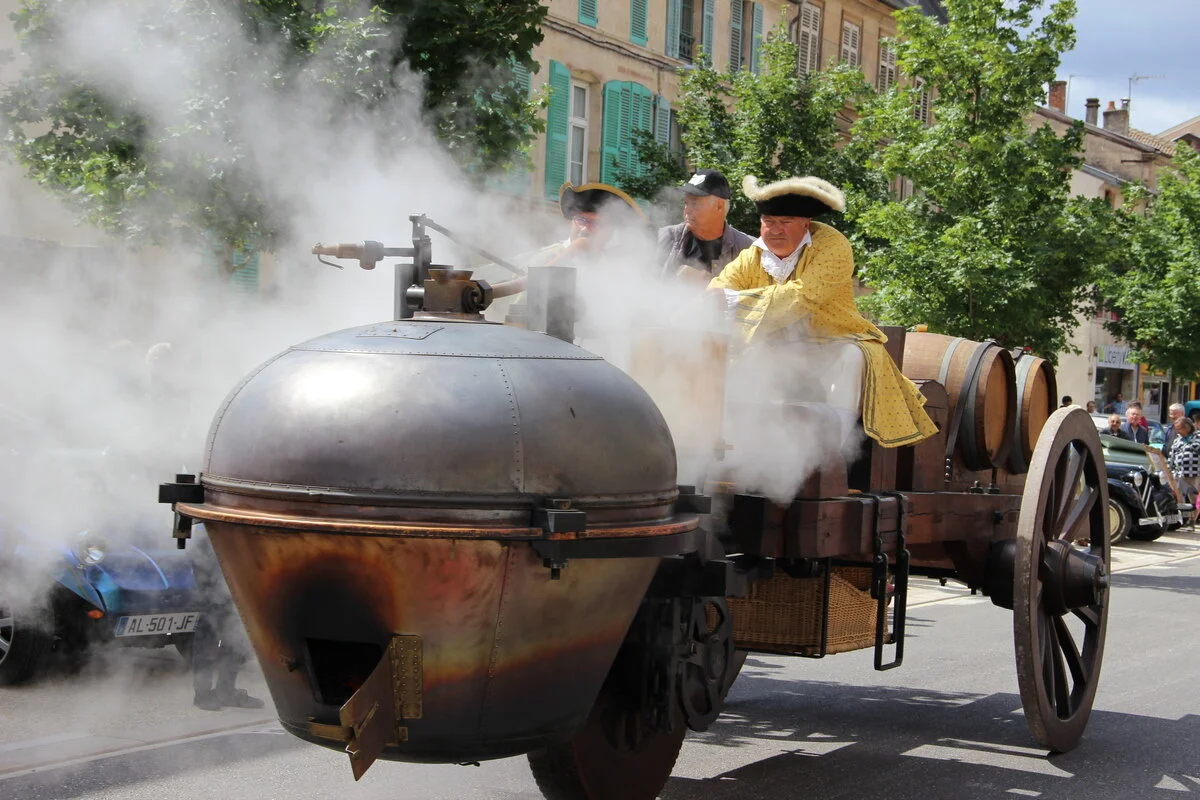

Современная копия машины Кюньо
Рисунок 1. Современная копия машины Кюньо

Кюньо проектировал артиллерийский тягач. Концепт-кар имел габариты 7.25х2.3 м, три колеса, грузоподъемность 5 т, скорость 4 км/час, вес 2.8 т. Котел отапливался дровами, загружаемыми на остановке. Тягач не имел тормозов, и испытания в Париже закончились аварией, автомобиль врезался в стену арсенала [5]. В распоряжении Кюньо еще не было технологий, позволяющих создать надежный автомобиль, пригодный для практического применения.

Паровой двигатель и производственные технологии совершенствовались, что позволило начать в 1890-х годах масштабный выпуск паровых автомобилей для коммерческого и личного использования, в основном в США. Наиболее известными производителями паровых автомобилей были Clark (1895-1909 гг.), Locomobile (1899-1903 гг.), Stanley (1897-1924 гг.).

На рисунках 2-5 представлены фотографии некогда популярных паровых автомобилей [1, 3], они восстановлены и используются энтузиастами. У пассажиров и водителей этих элегантных автомобилей уже не было необходимости кидать лопатой в топку парового котла каменный уголь или подбрасывать дрова.

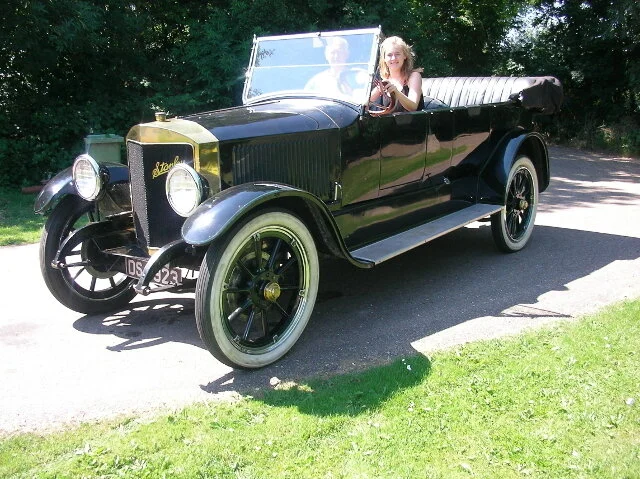

Stanley 735B 1918 года.
Рисунок 2. Stanley 735B 1918 года
Doble D2 1922 года.
Рисунок 3. Doble D2 1922 года
White Model G 1907 года
Рисунок 4. White Model G 1907 года
Brooks Devon 1924 года
Рисунок 5. Brooks Devon 1924 года

На рубеже ХХ века промышленность развитых стран выпускала электромобили, автомобили с двигателями внутреннего сгорания (ДВС), паровые автомобили. В период 1898-1905 гг. больше всего выпускалось именно паровых автомобилей, например, в 1902 году из 909 вновь зарегистрированных автомобилей в США 485 были паровыми [2]. Только Stanley в 1898 -1906 гг. имел ежегодный объем продаж больший, чем все производители автомобилей с ДВС вместе взятые [1]. С 1906 года лидерами продаж стали электромобили, оттеснив паровые автомобили на второе место.

На рисунке 6 показана упрощенная схема автомобильной силовой установки с паровым двигателем двойного действия. Описание принципа её действия иллюстрируется фотографиями соответствующих узлов широко распространенных автомобилей Stanley [1].

Упрощенная схема парового двигателя автомобиля: 1 — водяная помпа, 2 — котел, 3 — дроссель, 4 — педаль газа, 5 — цилиндры, 6 — золотниковый механизм, 7 — кривошипно-шатунный механизм, 8 — конденсатор.
Рисунок 6. Упрощенная схема парового двигателя автомобиля: 1 — водяная помпа, 2 — котел, 3 — дроссель, 4 — педаль газа, 5 — цилиндры, 6 — золотниковый механизм, 7 — кривошипно-шатунный механизм, 8 — конденсатор

Помпа 1 подает воду в парогенератор (котел) 2. На паровых автомобилях использовались дымогарные котлы с вертикальным расположением нагревательных трубок, по которым проходят раскаленные продукты сгорания топлива, нагревая и испаряя воду (Рис.7). Похожую конструкцию имеет всем знакомый самовар.

Паровой котел
Рисунок 7. Паровой котел

Рабочее давление пара в котле автомобиля 28-42 кГ/см2. Для сравнения: на паровозах нормального давления, например, наиболее распространенных в России серии «О», пар имеет давление до 22 кГ/см2, на паровозах повышенного давления — 22-60 кГ/см2 [6]. Котел расположен под капотом, на 20-ти сильном автомобиле Stanley 735B его диаметр 58.8 см, высота 46.0 см, внутри 750 нагревательных трубок.

На фотографии одного из автомобилей Stanley (Рис.8) виден котел 1, закрытый капотом. Под котлом расположен керосиновый нагреватель 2.

Котел с нагревателем на одном из Stanley: 1 — котел, 2 — нагреватель, 3 — сопла основного нагревателя, 4 — паровой двигатель, 5 — шторка фитиля.
Рисунок 8. Котел с нагревателем на одном из Stanley: 1 — котел, 2 — нагреватель, 3 — сопла основного нагревателя, 4 — паровой двигатель, 5 — шторка фитиля

Для запуска подогревателя водитель должен отодвинуть защитную шторку 5 и зажечь спичкой в специальном отверстии на нагревателе керосиновый фитиль (как на старых газовых колонках). Фитиль нагревает подаваемый в сопла 3 основного нагревателя керосин до парообразного состояния. На некоторых моделях паровых автомобилей розжиг производился электрически, кнопкой из салона.

Нужно некоторое время, чтобы прогреть силовую установку парового автомобиля. Паровоз с холодной топкой будет готов к поездке не ранее, чем через 5 часов (это называется заправка паровоза [6]). Котел парового автомобиля менее инерционен, для большинства моделей его разогрев занимает от 20 минут до часа. Некоторые производители автомобилей, например, Doble [3], использовали флэш-котлы. Во флэш-котле вода подается и испаряется в спиральном змеевике, размещенном в потоке раскаленных продуктов сгорания топлива. Такие котлы разогреваются за полторы минуты. При низкой тепловой инерционности они требуют тщательного контроля давления и температуры пара, что было затруднительно при доступных в то время технологиях. Флэш-котлы были малонадежны и редко встречались на автомобилях.

Водитель, нажимая на педаль газа 4, на некоторых моделях это ручка на рулевой колонке, управляет количеством пара, подаваемого в цилиндры двигателя 5, с помощью дросселя-клапана 3 (Рис.6).

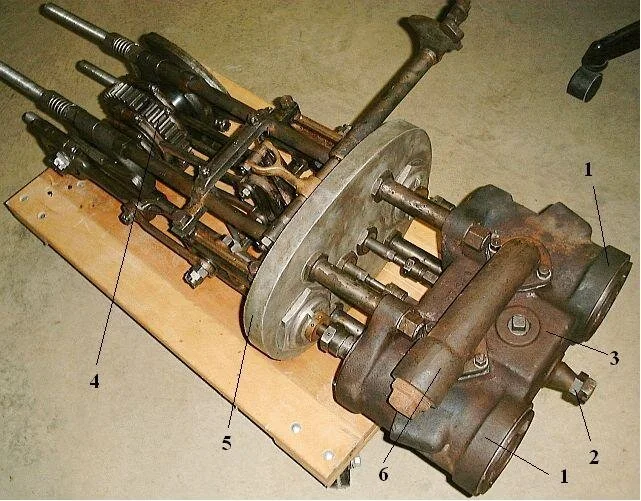

Двигатель Stanley 735B: 1 — цилиндры, 2 — впускной патрубок, 3 — золотниковый механизм, 4 — коленчатый вал с маховиком, 5 — опорная плита, 6 — выпускной патрубок
Рисунок 9. Двигатель Stanley 735B: 1 — цилиндры, 2 — впускной патрубок, 3 — золотниковый механизм, 4 — коленчатый вал с маховиком, 5 — опорная плита, 6 — выпускной патрубок

Паровой двигатель 4 (Рис. 8) размещается вблизи ведущих задних колес. На рисунке 9 этот двигатель представлен без защитного кожуха. Пар в цилиндры 1 подается от котла через впускной патрубок 2. Золотниковый механизм 3 управляет впуском и выпуском пара в полости цилиндров. Паровая машина двойного действия, поэтому оба хода поршней — рабочие, их возвратно-поступательное перемещение преобразуется кривошипно-шатунным механизмом (Рис. 6, 7) во вращательное движение коленчатого вала 4 и колес. Все блоки двигателя и кожух смонтированы на опорной плите 5.

Отработанный пар через выпускной патрубок (Рис. 9, 6) подается в конденсатор (Рис. 6, 8), где остывает, конденсируется и помпой подается снова в котел. Конструктивно конденсатор близок автомобильному радиатору. Часть пара безвозвратно уходит в атмосферу, расход воды при этом составляет 23-30 л на 100 км пути. Ранние модели паровых автомобилей, такие как на рисунке 8, не оснащались конденсаторами и имели расход воды 117-235 л на 100 км пути.

Паровые машины широко применялись на автомобилях на рубеже ХХ века, т.к. обладали преимуществами по отношению к тогдашним двигателям внутреннего сгорания и электромоторам с точки зрения их применения на транспорте.

Паровая машина не нуждается в стартере. Сегодня на автомобилях с ДВС имеется система пуска: стартер, аккумуляторная батарея, коммутационная аппаратура. До 1912 года, пока автомобили с ДВС не начали комплектовать электростартером, пуск двигателя был проблемой. При прокрутке коленчатого вала пусковой рукояткой в случае обратной вспышки можно было получить травму вплоть до перелома руки или челюсти. На первом крупносерийном автомобиле конвейерной сборки Ford T в качестве безопасного варианта пуска двигателя предлагалось прокручивать поднятое домкратом заднее ведущее колесо [7].

В двигателе внутреннего сгорания рабочим является один ход поршня из четырех. В паровой машине двойного действия каждый ход поршня рабочий, поэтому двухцилиндровый паровой двигатель имеет такую же равномерность вращения коленчатого вала, как 8-ми цилиндровый ДВС.

Паровой двигатель обеспечивает необходимый для трогания автомобиля момент на валу при низких оборотах, легко останавливается и запускается водителем, поддерживает старт-стопный режим, нет необходимости использовать коробку передач, сцепление и глушитель.

Автомобиль, независимо от типа двигателя, расходует энергию, полученную извне. В топках паровых автомобилей сжигался керосин, недорогой и доступный, т.к. использовался в любом населенном пункте для освещения и на кухне. Сети заправочных станций для ДВС тогда ещё не было. Аккумуляторные батареи электромобилей заряжались в те годы от электромашинных преобразователей переменного напряжения в постоянное, т.е. двигатель переменного тока подключался к коммунальным электросетям и вращал якорь генератора постоянного тока. Полупроводниковых выпрямителей тогда не было.

В таблице 1 для сравнения приведены технические характеристики двух наиболее продаваемых в своих классах автомобилей на рубеже ХХ века: парового Stanley 735B [1] и бензинового Ford T [7].

Таблица 1. Технические характеристики Stanley 735B и Ford T

Характеристика

Stanley 735B

Ford T

Мощность, л.с.

20

20

Максимальная скорость, км/ч

72 — 80

64 — 72

Расход топлива л. на 100 км.

23 — 25

11 — 18

Снаряженная масса,кг

1320

540

Число мест

4 — 7

4

Цена, $

2600 в 1916 г., 55000 сегодня

350 в 1916 г., 7000 сегодня

Всего выпущено, шт.

1700

15000000

После оснащения автомобилей с двигателями внутреннего сгорания электростартерами они легко и быстро запускались. Паросиловая установка требует времени для приведения её в рабочее состояние. Паровой котел при рабочем давлении пара 28-42 кГ/см2 и температуре 250-300 ºС опасен для окружающих при аварии с участием парового автомобиля. Паровой двигатель имеет более низкий коэффициент полезного действия, отсюда и больший расход топлива. Нужно иметь запас мягкой воды для котла. По совокупности этих причин паровой двигатель на автомобиле не выдержал конкуренции с ДВС.

Читайте также

Список литературы

  1. Stanley Steamer – General Information. - [Электронный ресурс]. - URL: http:// www.stanleymotorcarriage.com (дата обращения: 2.11.2017).
  2. Steam Automobile Club of America. - [Электронный ресурс]. - URL: https://www.steamautomobile.com (дата обращения: 2.11.2017).
  3. Steam Car Club of Great Britain. - [Электронный ресурс]. - URL: http://www.steamcar.net (дата обращения: 2.11.2017).
  4. Anderson C. D. Electric and hybrid cars: a history. - North Carolina, USA: McFarland & Company, 2010. – 269 p.
  5. History of steam road vehicles. [Электронный ресурс]. - URL: https://en.wikipedia.org/wiki/History_of_steam_road_vehicles (дата обраще-ния: 2.11.2017).
  6. Технический железнодорожный словарь. [Электронный ресурс]. - URL: https://dic.academic.ru/contents.nsf/railway/ (дата обращения: 6.11.2017).
  7. Ford Model T. [Электронный ресурс]. - URL: http://en.wikipedia.org/wiki/Ford_Model_T (дата обращения: 8.11.2017).
