Анализ причин аварий в газовом комплексе

NovaInfo 24, скачать PDF
Опубликовано
Раздел: Технические науки
Просмотров за месяц: 96
CC BY-NC

Аннотация

Системы газового комплекса любых уровней, начиная от скважины, магистральных и распределительных газопроводов и заканчивая газовой плитой конечного потребителя, относятся к числу опасных промышленных объектов. Аварии, аварийные ситуации и инциденты, возникающие на системах газового комплекса зачастую приводят к травматизму и жертвам среди персонала и населения, разрушению зданий и сооружений, различного рода ущербам у эксплуатирующих организаций и потребителей. Анализ причин аварий возникающих в газовом комплексе является одним из важнейших моментов для дальнейшего принятие обоснованных решений по повышению безопасности и надежности работы комплекса.

Ключевые слова

ГАЗОВЫЙ КОМПЛЕКС, СИСТЕМЫ ГАЗОВОГО КОМПЛЕКСА, СИСТЕМЫ ГАЗОРАСПРЕДЕЛЕНИЯ И ГАЗОПОТРЕБЛЕНИЯ, СГРГП, АВАРИЙНОСТЬ, ПРИЧИНЫ АВАРИЙ

Текст научной работы

На основе анализа следующей литературы:

  • Информационных бюллетеней «Сведения об авариях» Федеральной службы по экологическому, технологическому и атомному надзору России за 2004-2011;[7];
  • Статистического анализа аварийности газораспределительных систем.; [6];
  • Анализ надежности и безопасности распределительных систем газоснабжения по статистическим данным. [4].

Можно выделить общие причины возникновения аварий газового комплекса.

Общая классификация причин аварий

  1. Антропогенные воздействия: наезды автотранспорта, земляные или строительные работы, воздействие посторонних лиц;
  2. Природные воздействия: падение деревьев, ЛЭП под влиянием ветра, снегопады и пр;
  3. Коррозионные воздействия: подземная коррозия, атмосферная коррозия;
  4. Дефекты: труб, соединительных деталей, оборудования;
  5. Качество СМР: дефекты сварки, нарушение технологии засыпки, крепления опор, повреждение или отсутствие изоляции или краски, дефекты или отсутствие электрохимической защиты;
  6. Отказы оборудования: на трубопроводной части, на газо-редуцирующих пунктах, компрессорных станция и т.д;
  7. Нарушение условий и режимов эксплуатации: низкое, неквалифицированное качество обслуживания, внешние воздействия — колебание давления, качество очистки газа, ошибки обслуживающего персонала и т.д.

Рассмотрим причины аварий в газовом комплексе по структурным элементам. Такое разделение вводим ввиду того что условия эксплуатации, факторы риска и характер аварий на различных элементах системы существенно различаются.

Причины возникновений аварий на магистральных газопроводах. На настоящее время протяженность магистральных газопроводов и отводов в Российской федерации составляет 168,3 тыс. км. [5]

Средний уровень аварийности на объектах магистральных газопроводов ОАО "Газпром" составляет 0,21 аварии на тысячу километров эксплуатируемых газопроводов в год. Средний уровень производственного травматизма на тысячу работающих в год по газотранспортным предприятиям составляет 1,14, что более чем в три раза ниже соответствующего общепромышленного уровня по Российской Федерации. [6]

Основными причинами аварийности на магистральных газопроводах являются:

  • наружная коррозия (свыше 40%), включая коррозионное растрескивание под напряжением (КРН); [6];
  • брак строительно-монтажных работ (до 25%);[6];
  • механические повреждения внешними воздействиями (до 25%);[6];
  • брак изготовления труб и оборудования (до 10%).[6].
Авария на магистральном газопроводе в Тверской области
Рисунок 1. Авария на магистральном газопроводе в Тверской области

Аварийность по причине КРН тесно связана с ограниченным сроком службы пленочного изоляционного покрытия, неудовлетворительным качеством изготовления труб и грубыми нарушениями технологии строительства в виде отступлений от проектных решений.

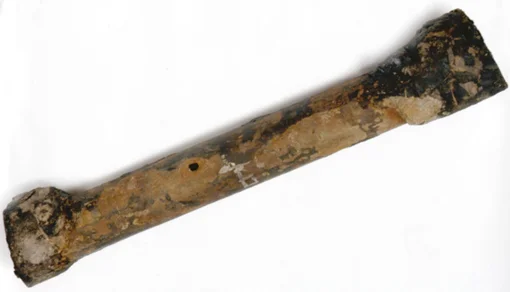

Участок поврежденного коррозией газопровода высокого давления в с. Б. Ивановка Саратовской обл.
Рисунок 2. Участок поврежденного коррозией газопровода высокого давления в с. Б. Ивановка Саратовской обл

Аварийность по причине брака строительно-монтажных работ обусловлена отсутствием эффективной системы независимого надзора заказчика за соблюдением проектных решений в период интенсивного строительства газотранспортных магистралей в 70-80-е годы и недостаточной оснащенностью строительных организаций специальным оборудованием.

На данный момент с целью решения основных проблем промышленной безопасности при эксплуатации магистральных газопроводов ОАО "Газпром" реализует целевые программы («Программа реконструкции и капитального ремонта газораспределительных станций на 2014–2017 гг», «Комплексная целевая программа перевооружения, реконструкции и развития автоматизированных систем управления технологическими процессами» и т.д.), включающие: контроль состояния опасных производственных объектов, проведение их диагностирования, технического обслуживания, испытаний на прочность, капитального ремонта и реконструкции линейной части трубопроводов, компрессорных и газораспределительных станций, а также систем автоматики и телемеханики.

Причины возникновений аварий в системе газораспределения и газопотребления (СГРГП). Проблема безопасности и надежности СГРГП становится более острой в связи с реализацией масштабной программы газификации городов и населенных пунктов, повышением доли населения в потреблении природного газа, а также выходом из строя оборудования, исчерпавшего технический ресурс.

Основными причинами аварий и инцидентов являются:

  • на надземных газопроводах — антропогенные воздействия (80%);[2].
Разрыв газопровода ОАО «Юггазсервис» в г. Новороссийске.
Рисунок 3. Разрыв газопровода ОАО «Юггазсервис» в г. Новороссийске
  • на подземных стальных трубопроводах — наружная коррозия (48%) и антропогенные воздействия (43%);[2].

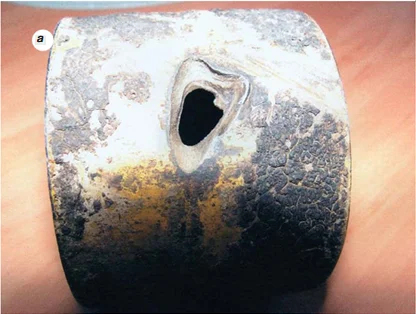

Авария на надземном газопроводе в ОАО «Ростовгоргаз» (г. Ростов-на-Дону): а, б разрушение газопровода;
Рисунок 4. Авария на надземном газопроводе в ОАО «Ростовгоргаз» (г. Ростов-на-Дону): а, б разрушение газопровода;
  • на газорегуляторных пунктах — антропогенные воздействия, природные воздействия, качество технического обслуживания, нарушение правил эксплуатации.

Надежность и безопасность СГРГП определяются решениями, принятыми на этапе проектирования, качеством их реализации на этапе строительства, организацией обслуживания и ремонтов на этапе эксплуатации.

Разрушения в результате взрыва газовоздушной смеси в топке котла
Рисунок 5. Разрушения в результате взрыва газовоздушной смеси в топке котла

Причины аварий на газораспределительных пунктах (ГРП) утечки газа через неплотности в соединениях, арматуру и оборудование; неисправность оборудования и арматуры; прекращение подачи газа; повышение или понижение давления газа; неисправность системы отопления; разборка оборудования без установки заглушек. [4]

Основные причины аварий на газонаполнительных станциях ГНС (ГНП) — утечки газа из технологического оборудования; наполнение баллонов газом при давлении свыше допустимого; удаление избытка газа выпуском в атмосферу; нарушение правил хранения и транспортирования баллонов; использование электрооборудования во взрывобезопасном исполнении; внесение открытого огня; неисправность блокировки, автоматики, сигнализации. [4]

Основные причины аварий резервуаров сжиженного газа — переполнение и перегрев свыше допустимых норм; низкое качество ремонта; отсутствие или неисправность КИПиА; дефекты сварных стыков; коррозионное повреждение; механическое разрушение; наличие статического электричества; неплотности в соединительных рукавах и трубопроводах; использование соединительных рукавов, не соответствующих нормативным требованиям. [2]

Причинами аварий на газовом оборудовании в квартирах являются утечки газа на кранах и резьбовых соединениях; утечки в сварных соединениях; утечки в местах присоединения вентиля и регулятора к баллону; неисправность горелки; задувание или заливание горелки; отрыв или проскок пламени; прекращение подачи газа; неполное сгорание газа; неисправность автоматики по тяге; переполнение и перегрев баллона; неисправность баллона; работа печи при закрытом шибере; неплотность кладки дымохода.

Последствия пожара в с. Васильевка Оренбургской обл. (СПК «Колос»), жилой дом после пожара.
Рисунок 6. Последствия пожара в с. Васильевка Оренбургской обл. (СПК «Колос»), жилой дом после пожара

Выводы

Несмотря на разнородность информации, статистический анализ и обработка данных позволяют получить комплексную оценку промышленной безопасности предприятия и надежности снабжения потребителей, выявить узкие места и проводить мониторинг состояния газового комплекса в целом, сопоставляя их по уровню надежности и промышленной безопасности.

Анализ информации по авариям в газовом комплексе имеет огромное значение, прежде всего, для оценки показателей риска и надежности снабжения потребителей. Это требуется для обоснования решений при проектировании объектов системы газоснабжения и при планировании мероприятий по повышению их надежности и безопасности в процессе эксплуатации.

Читайте также

Список литературы

  1. Стандарт отрасли. Техническая эксплуатация газораспределительных систем. Основ-ные положения. Газораспределительные сети и газовое оборудование зданий. Резервуар-ные и баллонные установки. ОСТ 153-39.3-051-2003
  2. Статистический анализ аварийности газораспределительных систем. Автор: М.Г. Су-харев, д.т.н., профессор; А.Г. Лапига, к.т.н.; Э.В. Калинина к.т.н РГУ нефти и газа им. И.М.Губкина
  3. Безопасность России. Безопасность трубопроводного транспорта - М.: МГФ Знание, 2002. - 752 с.
  4. А.М. Карасевич, М.Г. Сухарев, Э.В. Калинина, А.Г. Лапига, Ю.В. Дроздов, А.Л. Сми-ренный. Анализ надежности и безопасности распределительных систем газоснабжения по статистическим данным / Обз. инф. - М.: ООО «Газпром экапо», 2009. - 112 с. - (Транс-порт и подземное хранение газа).
  5. Официальный сайт ОАО «Газпром» http://www.gazprom.ru/.
  6. Постановление Госгортехнадзора РФ от 26.08.2002 N 53. «О состоянии и мерах по снижению аварийности и травматизма на объектах магистральных газопроводов ОАО "Газпром"»;
  7. Информационные бюллетени Федеральной службы по экологическому, технологиче-скому и атомному надзору России за 2004-2011, «Сведения об авариях».
