Большое разнообразие технических средств свидетельствует о постоянном поиске новых, более совершенных универсальных машин для раздачи грубых кормов, сформированных в рулоны.
Следовательно, существует проблема совершенствования имеющихся технических средств, обеспечивающих выполнение ряда технологических операций: транспортировки, измельчения и дозировочной раздачи грубых кормов, сформированных в рулоны.
Дальнейшее совершенствование конструкций подобных машин должно идти по пути улучшения конструкций как рабочего органа, так и режущего аппарата.

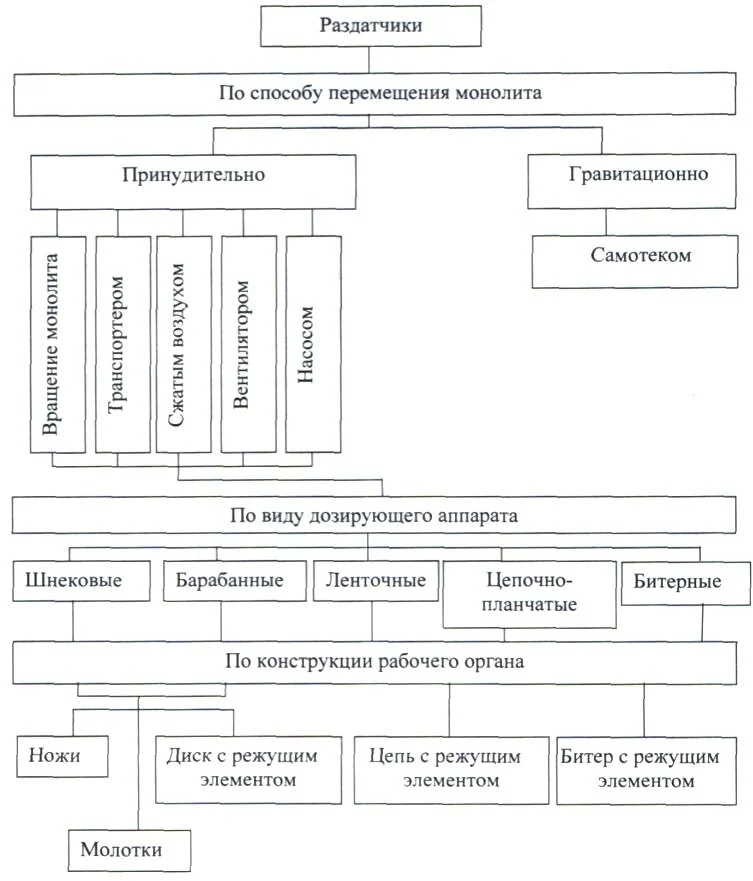

Разработанная классификация кормораздатчиков для КРС (рис. 1) позволяет наметить пути создания наиболее перспективной конструктивно — технологической схемы раздатчика кормов рулонной заготовки.
Конструкции кормораздатчиков предусматривают раздачу кормов следующего вида: стебельных, сочных, концентрированных, жидких и корнеклубнеплодов.
По типу монолита корма подразделяются на рассыпные и прессованные. В свою очередь, по способу перемещения монолита, кормораздатчики можно подразделить: с принудительной подачей (транспортером, насосом, сжатым воздухом, вентилятором, а также путем вращения монолита вокруг своей оси) и гравитационной (самотеком).
Одним из основных рабочих органов кормораздатчиков является дозирующий аппарат. По данному признаку кормораздатчики можно подразделить на шнековые, барабанные, ленточные, цепочно-планчатые, битерные. При этом, для дозированной подачи и измельчения корнеклубнеплодов, концентрированных кормов чаще применяются ротационные и дисковые измельчающее-дозирующие аппараты, содержащие молотки ножи, а для стебельных, как правило, битеры и цепочно-планчатые транспортеры с режущими элементами.
Из приведенной классификации можно сделать следующий вывод. Использование на животноводческих фермах универсальных кормораздатчиков наиболее целесообразно. При этом создается возможность одним и тем же техническим средством механизировать и автоматизировать процесс раздачи кормов, приготовленных в любом виде, в связи с этим коэффициент использования рабочего времени универсальных раздатчиков значительно выше, а затраты на приобретение и эксплуатацию ниже, в сравнении с техническими средствами, предназначенными для выдачи кормов немногих видов.
Промышленность выпускает различные по конструкции кормораздатчики, но на животноводческих фермах и комплексах наиболее широкое применение получили мобильные кормораздатчики с принудительной подачей корма к кормоотделителям, такие как КТУ-10А и РММ-5,0. Но их конструктивные особенности не позволяют раздавать корма, заготовленные в тюках или рулонах, это возможно только после измельчения рулонов в измельчителях типа ИРТ-165 и ИРТ-80. Однако, это связано с дополнительными затратами труда, средств и разработкой машин обеспечивающих процесс погрузки, транспортировки и раздачи прессованных кормов.
Чтобы устранить все эти недостатки, необходимо механизировать этот процесс. В связи с этим в зарубежной практике наметилось несколько направлений.
- Создание специальных технических средств, для раздачи кормов из рулонов: размотчиков и измельчителей размотчиков;
- Создание усовершенствованных мобильных кормораздатчиков с универсальными рабочими органами (обеспечивающих раздачу не только измельченных, но и не измельченных рассыпных и прессованных кормов).
Для выполнения процесса раздачи грубого корма, сформированного в рулонные тюки, широкое распространение за рубежом получили размотчики и измельчители (рис. 1).
Такое широкое разнообразие конструкций технологических схем вызвано, прежде всего, не универсальностью последних.
Наиболее целесообразно второе направление, т.е. возможность одной и той же машиной механизировать и автоматизировать процесс раздачи кормов заготовленных в любом виде. Это позволяет повысить коэффициент использования рабочего времени универсальных раздатчиков и снизить затраты на приобретение и эксплуатацию.
Наибольшее распространение данные машины получили за рубежом, в таких странах как Голландия, Великобритания, США. К ним относятся измельчитель раздатчик рулонов ВР-20 фирмы Неsston (США), измельчитель Sekо (Италия), кормораздатчик для рулонов Fеedег-100 фирма Кidd (Великобритания), стационарный раздатчик — измельчитель Рrimог РР фирмы Quduregu (Франция), кормораздатчик модели Роlipaillе фирмы Lucas (Франция), а также машины выпускаемые фирмой Аudureeu (Франция). Рассмотрим технологическую характеристику некоторых из них.
Измельчитель-раздатчик рулонов ВР-20 фирмы Неsston (США) приводится от трактора с помощью ВОМа. Измельчающий рабочий орган выполнен в виде диска с ножами, расположенного выше уровня дна бункера. В нижней части диск оборудован швырятельными лопастями, которые обеспечивают выдачу измельченной массы. Бункер вращается с помощью клинового ремня и снабжен поворотным устройством (на 90 градусов). С помощью гидроцилиндров бункер откидывается назад, а машина задним ходом наезжает на рулоны, который при вращении бункера в исходное положение захватывается и устанавливается в нем. Техническая характеристика машины приведена в таблице 1.
Наиболее универсальная машина этой группы — измельчитель Sеkо (Италия), оборудованный грейферным погрузчиком для самопогрузки и швырялкой для подачи кормов в транспортные средства или выдачи в кормушки.
Показатель | Значение |
Агрегатируется с трактором мощностью, кВт (л.с.) | 37(50) |
Масса, кг | 740 |
Производительность | 1 рулон или 1 2 тюков за 4-6 мин. |
Габаритные размеры, м | 2,6-2,03-1,76 |
Высота выдачи, м | 0,77 |

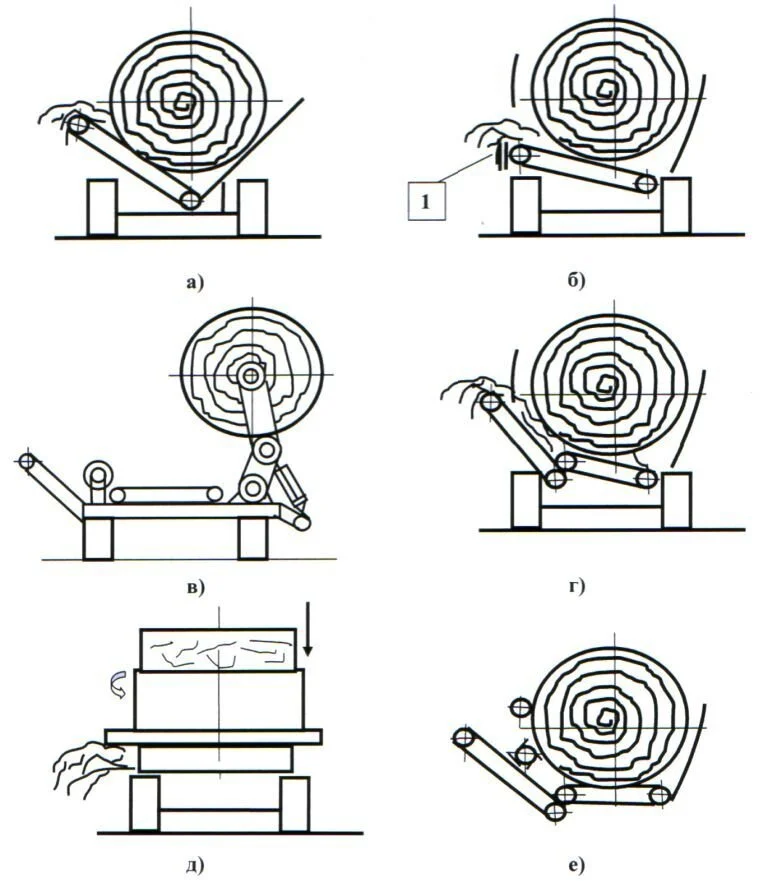

Рис. 2 Конструктивно-технологические схемы раздатчиков грубых кормов, сформированных в рулоны: а) размотчик рулонов G-902 фирмы F.lli.Guaoli, Италия; б) размотчик рулонов SD-800 фирмы Оmas Sра, Италия (1-режущий аппарат сегментного типа); в) раздатчик стебельчатых кормов, свернутых в рулоны; г) размотчик рулонов фирмы Vегmerг, США; д) измельчитель-разбрасыватель, Англия; е) раздатчик — измельчитель, Франция.
Другая группа машин (например, Рolisile фирмы Lucus) оборудована поворотной лопатой для самозагрузки кормов (табл. 1.2). Лопата в процессе разделки или раздачи рулонов может поддерживать их.
Ротор приводится в движение от ВОМ трактора, остальные органы и гидроцилиндры — от гидросистемы последнего. При самозагрузке поднимаются колеса (гидроцилиндром) и дно кузова касается земли. В процессе транспортирования и раздачи поворотная лопата закрывает заднюю часть кузова.
Аналогичные по конструкции машины выпускает фирма Аudureeu (Франция).
Показатель | Значение 4000 | Значение 6000 |
Объем, м | 4 | 6 |
Масса, кг | 2490 | 2700 |
Потребляемая мощность, кВт (л.с.) | 33,1(45) | 40,5(55) |
Габаритные размеры, м | ||
Машины | 5,8-2,33-2,25 | 5,8-2,36-2,6 |
Бункера | 2,5-1,4-1,3 | 2,5-1,4-1,3 |
Грузоподъемность, т | 2,51 | 2,8 |
Наибольший интерес представляют кормораздатчики для рулонов Feedег-100 фирмы Кidd (Великобритания) и раздатчик-измельчитель Рrimoг РР фирмы Qudurequ (Франция). Кормораздатчик Feedег оборудован двумя битерами с дисковыми и сегментными ножами. Измельченные корма выдаются непосредственно в кормушку. Навесная машина Рrimoг РР состоит из бункера и битера с ножами, продольного цепочно-планчатого транспортера, подъемного лотка и роторного рабочего органа для измельчения и подачи кормов. Продольный транспортер вместе с лотком обеспечивают вращение рулона, слои которого битером разматываются и подаются на лотки ротора. Измельченная масса может выдаваться в кормушку или разбрасываться в качестве подстилки на расстояние до 15 м. Габаритные размеры машины 2,1 — 2,6 м, масса 950 кг.
Кормораздатчики модели Роlipaillе фирмы Lucas (Франция) выполняют по традиционной схеме: рулоны загружаются в кузов через открытый задний борт, другие корма сверху, высота бортов и блока битеров выбрана из расчета переработки рулона диаметром до 1,8 м.
Анализируя технические данные перечисляемых выше машин можно сделать следующие выводы:
- Раздатчики на базе измельчителей бункерного типа (ВР-20, Sekо) высокоэнергоемкие, а по габаритным размерам не могут эксплуатироваться в животноводческих помещениях с проходом шириной менее 2300 мм;
- Кормораздатчики с двухступенчатым измельчителем универсальны, малоэнергоемкие, но из-за значительных габаритных размеров по ширине и высоте использование их в животноводческих помещениях ограничено.
Анализ отечественных технологических средств приготовления и раздачи грубых кормов, сформированных в рулоны (ИРТ-165(80), ЛИС-3.01) показывает, что они отличаются высокой металлоемкостью, энергоемкостью; на обслуживание линии используется не менее 3-х человек; возникают потери в результате взаимодействия технических средств.
Таким образом, возникает потребность в разработке универсальной конструктивно-технологической схемы кормораздатчика, способного осуществлять следующие технологические операции: погрузку, транспортировку, измельчение и дозированную выдачу грубых кормов.
